工作原理
◆膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉width=700冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
脉width=700冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
◆电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。

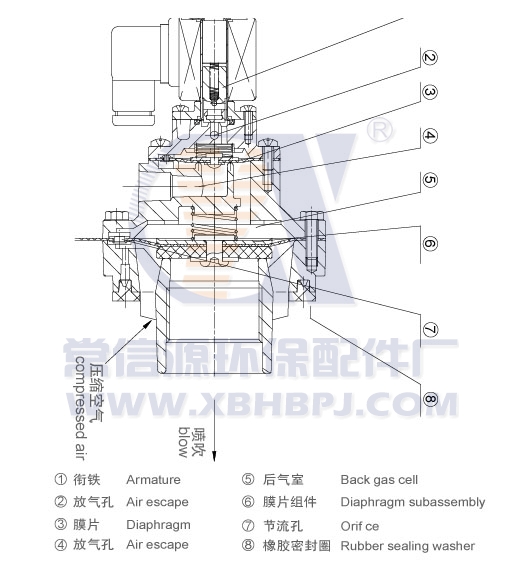

内部结构
技术参数
|
参数项
|
参数值
|
|
工作压力
|
0.4Mpa-0.6Mpa
|
|
工作介质
|
清洁空气（经过除油、除水处理的洁净气体）
|
|
电压
|
DC24V AC110V AC220V
|
|
电流
|
0.8A， 0.46A 0.23A
|
|
温度等级
|
-25℃-80℃，-25℃-150℃，-25℃-220℃
|
|
空气相对湿度
|
≤85%
|
|
防护等级
|
IP65
|
|
使用寿命
|
100万次或三年（规范安装、正确使用、合理维护条件下）
|
|
参数项
|
参数值
|
|
阀体
|
ADC12铝合金
|
|
先导组件
|
430FR不锈钢等材料
|
|
膜片
|
进口丁晴橡胶
|
|
弹簧
|
321不锈钢
|
|
紧固件
|
302不锈钢
|
备注：
◆以上参数经四川省计量测试技术研究单位试验检测，达到中华人民共和国国家标准。
◆产品每项指标均经过严格检测，合格后进入装配，成品阀均通过通电通气检测合格后，准予出厂。
规格型号
| 序号 | 型号规格 | 公 制 | 英 制 | 膜片数 | 出气口连接形式 | 重 量 |
| 1 | DMF-Y-25 | Φ25 | 1" | 1 | G1" | 0.80kg |
| 2 | DMF-Y-40S | Φ40 | 11/2" | 2 | G11/2" | 1.20kg |
| 3 | DMF-Y-50S | Φ50 | 2" | 2 | Φ60 | 2.50kg |
| 4 | DMF-Y-62S | Φ62 | 21/2" | 2 | Φ75 | 3.00kg |
| 5 | DMF-Y-76S | Φ76 | 3" | 2 | Φ89 | 3.70kg |
| 6 | DMF-Y-90S | Φ90 | 31/2" | 2 | Φ102 | 5.00kg |
| 7 | DMF-Y102S | Φ102 | 4" | 2 | Φ114 | 5.50kg |
| 8 | DMF-YA76S | Φ76 | 3" | 2 | Φ89 | 3.00kg |

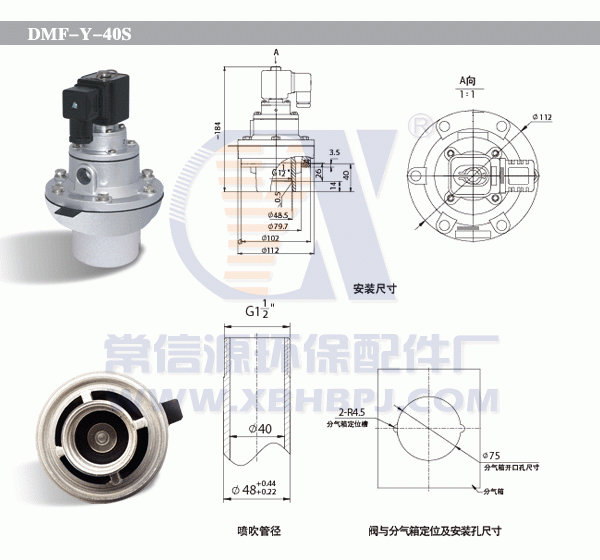

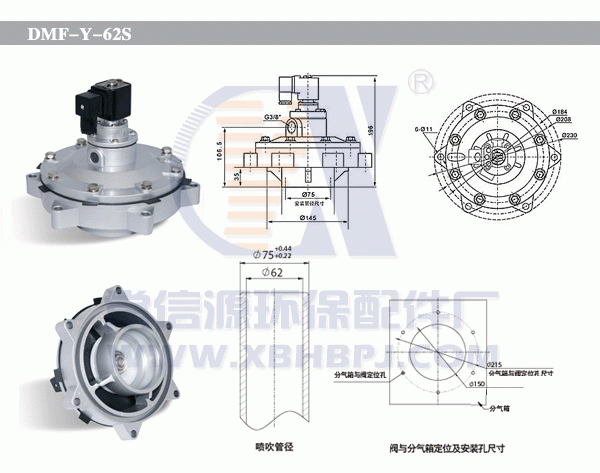

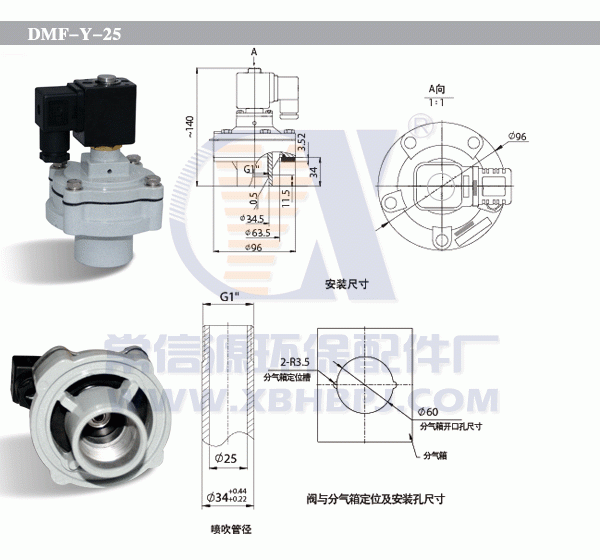

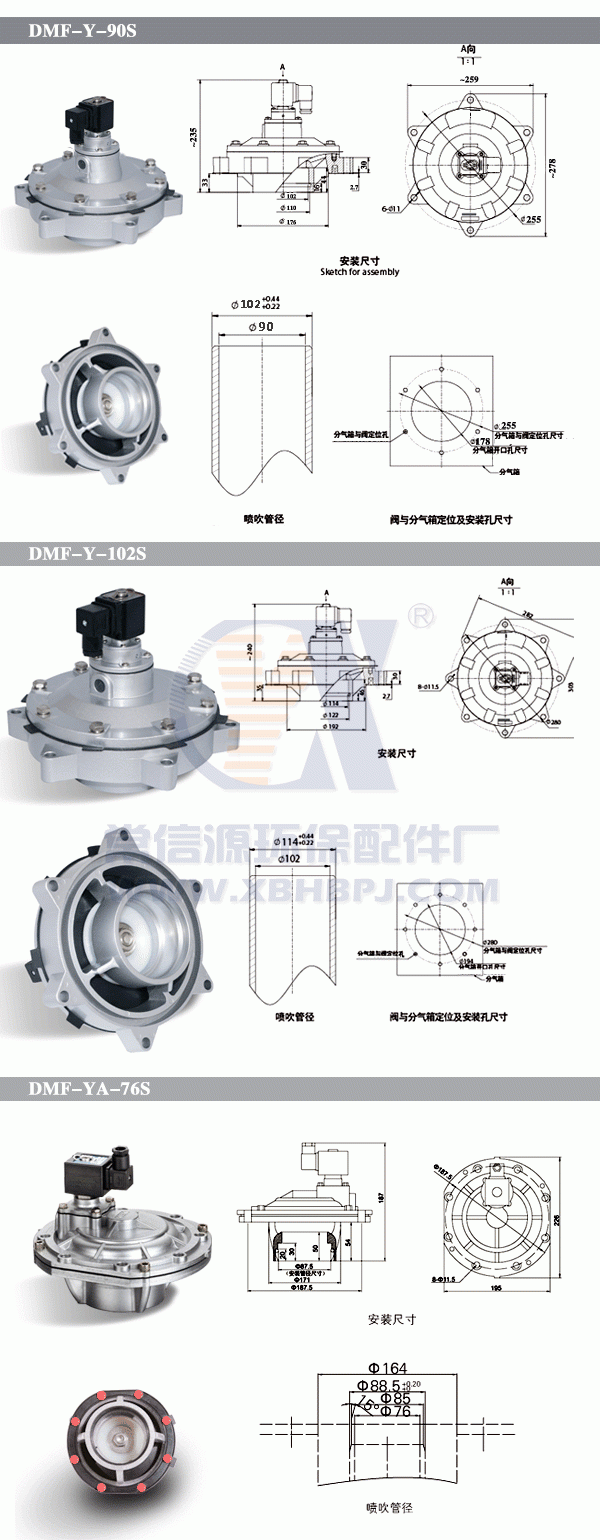

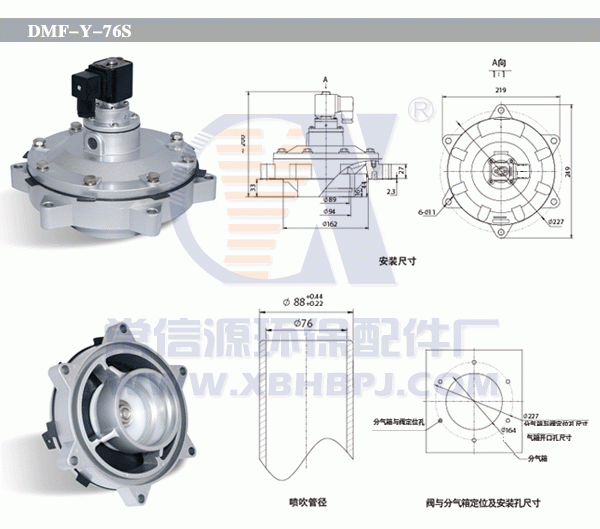

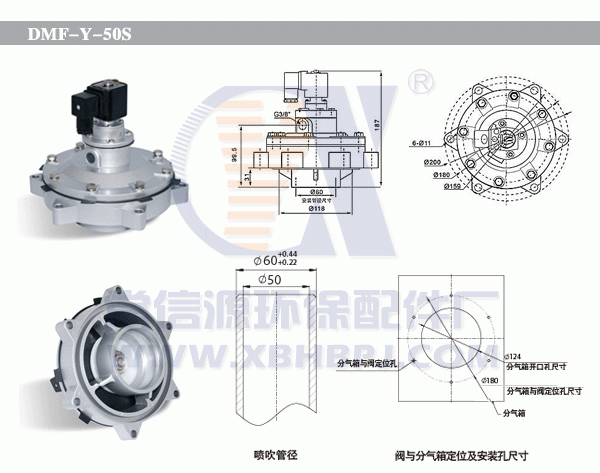

规格尺寸
安装说明
◆电磁脉冲阀输入端（IN）与气包金属管相连接，其输出端与除尘器喷吹管相连接，连接螺纹间应填装密封材料（四氟乙烯生料带或密封膏）利于紧固密封。

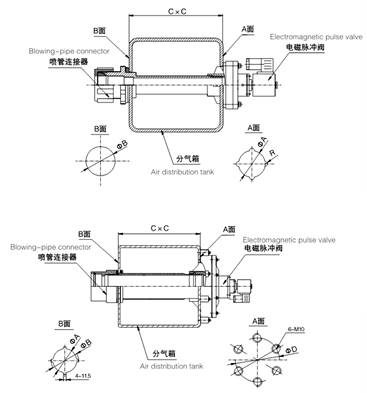

DMF-Y淹没式电磁脉冲阀安装方法

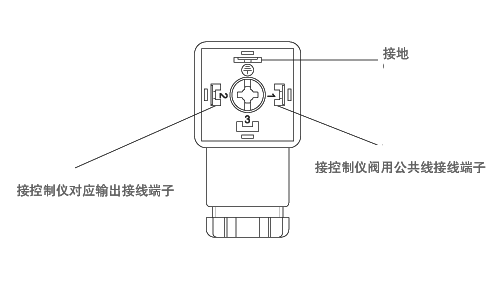

◆电磁脉冲阀应与ODMC系列脉冲喷吹控制仪配套使用。电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有" "符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时就应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。（详见ODMC型脉冲喷吹控制仪使用说明书安装）。
