工作原理
◆电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两 面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。
◆电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
◆电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
内部结构
技术参数
|
参数项
|
参数值
|
| 工作压力 | 0.4Mpa-0.6Mpa |
| 工作介质 | 清洁空气（经过除油、除水处理的洁净气体） |
| 电压 |
DC24V AC110V AC220V
|
| 电流 | 0.8A， 0.46A 0.23A |
|
温度等级
|
-25℃-80℃，-25℃-150℃，-25℃-220℃ |
| 空气相对湿度 | ≤85% |
| 防护等级 |
IP65
|
| 使用寿命 |
100万次或三年（规范安装、正确使用、合理维护条件下）
|
材质说明
|
参数项
|
参数值
|
| 阀体 | ADC12铝合金 |
| 先导组件 | 430FR不锈钢等材料 |
| 膜片 | 进口丁晴橡胶 |
| 弹簧 | 321不锈钢 |
| 紧固件 | 302不锈钢 |
备注：
◆以上参数经四川省计量测试技术研究单位试验检测，达到中华人民共和国国家标准。
◆产品每项指标均经过严格检测，合格后进入装配，成品阀均通过通电通气检测合格后，准予出厂。
型号规格选择表
| 序号 | 型号规格 | 公称通径 | 膜片数 | 进气口尺寸 | 出气口连接形式 | 重量 | |
| mm | Inch | ||||||
| 1 | DMF-Z-20 | 20 | 3/4" | 1 | G 3/4" | G 3/4" | 0.65kg |
| 2 | DMF-Z-25 | 25 | 1" | 1 | G 1" | G 1" | 0.8kg |
| 3 | DMF-Z-40S | 40 | 1 1/2" | 2 | G 1 1/2" | G 1 1/2" | 1.4kg |
| 4 | DMF-Z-50S | 50 | 2" | 2 | G 2" | G 2" | 2.4kg |
| 5 | DMF-Z-62S | 62 | 2 1/2" | 2 | G 2 1/2" | G 2 1/2" | 3.5kg |
| 6 | DMF-Z-76S | 76 | 3" | 2 | G 3 " | G 3 " | 4.3kg |
| 7 | DMF-Z-102S | 102 | 4" | 2 | G 4 " | G 4 " | 7.3kg |
| 8 | DMF-2L-B | 20 | 3/4" | 1 | G 3/4" | 27 | 0.75kg |
| 9 | DMF-ZF-25 | 25 | 1" | 1 | 34 | 34 | 1.0kg |
| 10 | DMF-ZF-40s | 40 | 1 1/2" | 2 | 48 | 34 | 1.6kg |

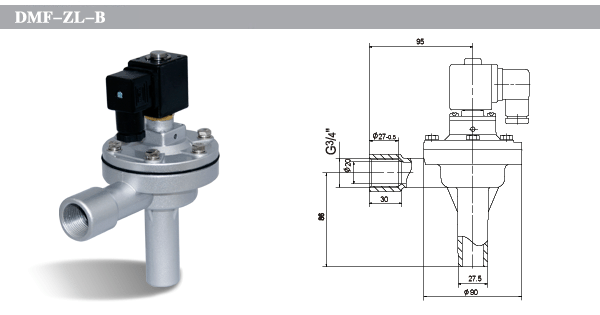

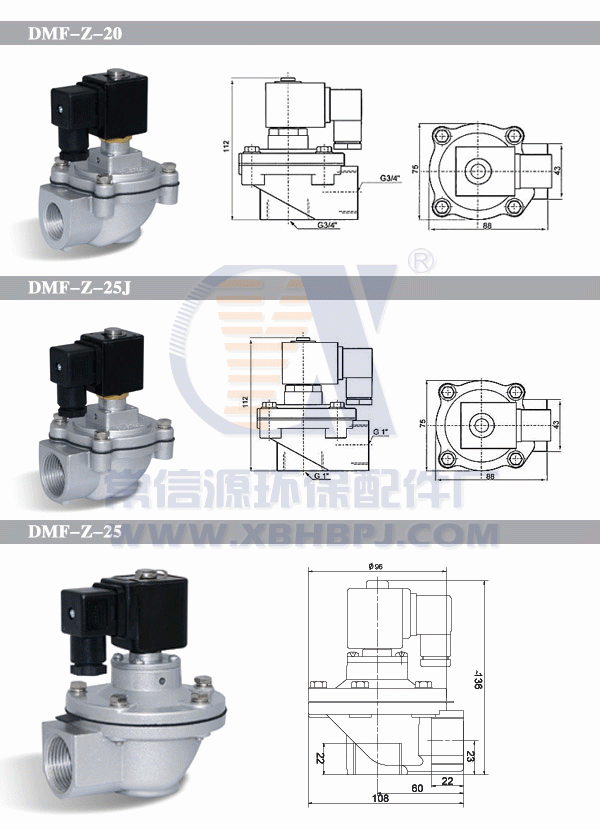

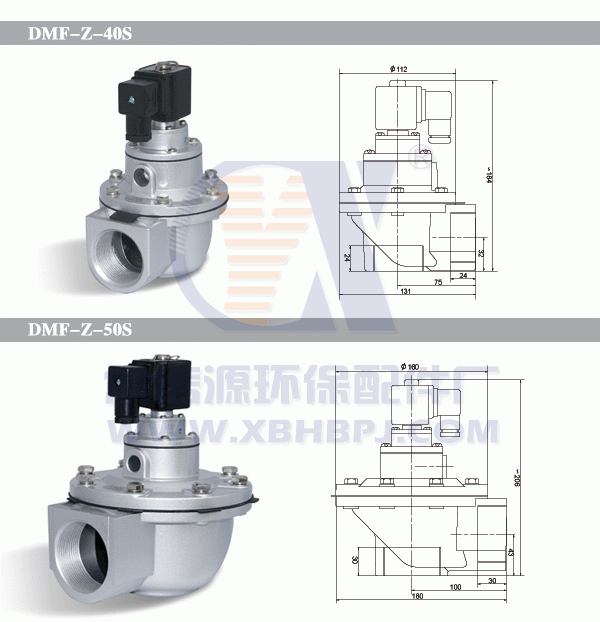

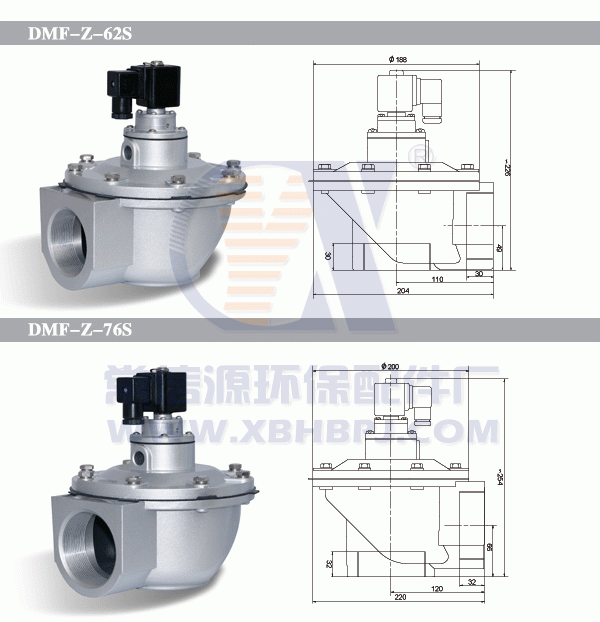

规格尺寸
安装说明◆电磁脉冲阀输入端（IN）与气包金属管相连接，其输出端与除尘器喷吹管相连接，连接螺纹间应填装密封材料（四氟乙烯生料带或密封膏）利于紧固密封。 ODMF-Z直角式电磁脉冲阀安装方法：
